GPS2型主动防护网

GPS2型主动防护网

GPS2主动防护系统是以钢丝绳为主的各类柔性网,覆盖包裹在所需防护斜坡或岩石上,以限制坡面岩石的风化剥落或破坏以及危岩崩塌(加固作用),或将落石控制于一定范围内运动(维护作用)。

GPS2主动防护系统是以钢丝绳为主的各类柔性网,覆盖包裹在所需防护斜坡或岩石上,以限制坡面岩石的风化剥落或破坏以及危岩崩塌(加固作用),或将落石控制于一定范围内运动(维护作用)项目案例推荐《《《

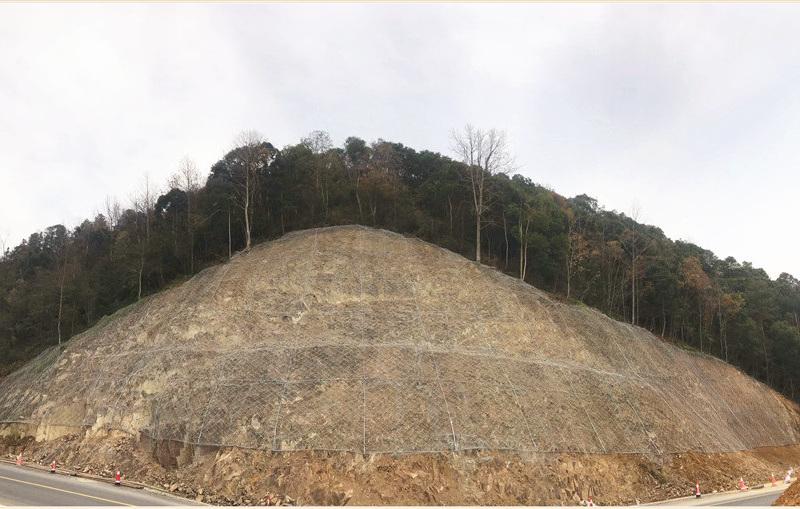

  • 效果图

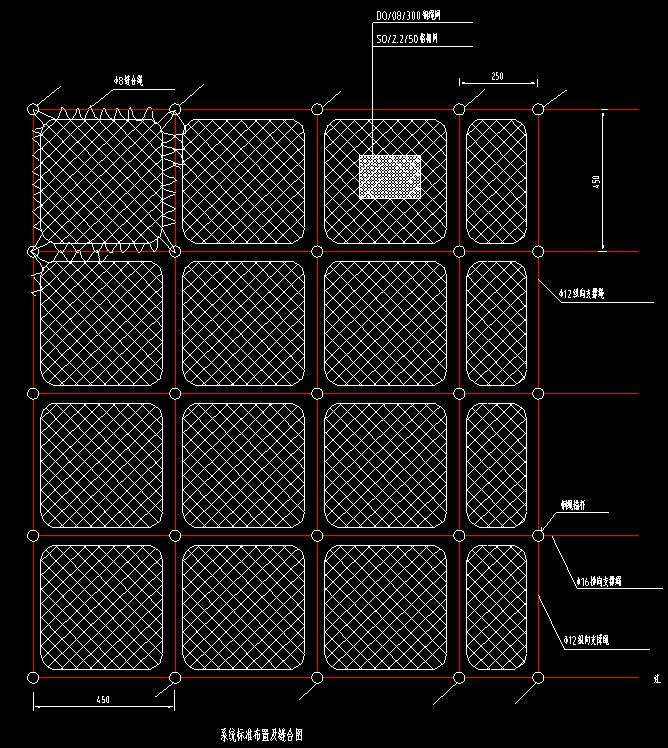

  • 标准布置图

三:主要构成

是由钢丝格棚小网,钢绳大网,钢绳支撑绳,缝合绳,锚杆共同组成的主动防护网系统,其主要作用是限制坡面落石运动,阻止落石因运动产生较大冲击力。

小网:附着于岩层表面,因网孔较小可以用于稳固岩壁上较大的落石。

大网:接收小网传递来的荷载,并稳固小网,防止落石冲破小网。

缝合绳:连接大网与支撑绳,并将大网所受荷载传递至支撑绳。

支撑绳:用以悬挂大网和固定小网,并将大网所受荷载传递至锚杆。

锚杆:实现支撑绳的固定,同时也作为整个系统的基础,将系统所受荷载传至岩层。

材料规格

小网网孔直径:内切圆直径50mm

大网网孔形状:菱形

大网网孔尺寸:菱形边长300mm

编制大网钢绳直径:8mm

大网尺寸:4mx4m

锚杆间距:4.5m×4.5m

锚杆长度:全部3(或上沿3m中下沿2m,实际以设计图纸为准)

锚杆尺寸:Φ16钢绳锚杆(实际以设计图纸为准)

支撑绳尺寸大小:横支撑绳16mm,纵支撑绳12mm(或横纵都为16mm,实际以设计图纸为准)

四:适用范围

以钢丝绳网为主的柔性网覆盖包裹在需要防护斜坡或岩石上,以限制坡面岩石土体风化剥落或破坏以及危岩崩塌(加固作用),或将落石控制在一定范围内(围护作用)
